1. FOTO VOLTAÏESE MODULES:
Meer algemeen bekend as sonpanele.
Uitset word oor die algemeen gedefinieer en in watt aangedui(volt x amps = watt). Dit is belangrik om kennis te neem van die spannings- en ampèrespesifikasies van die gekose produk om te verseker dat u binne die vermoëns en invoerbereik van die MPPT en omsetter wat gebruik word, bly.
Modules word tipies in serie binne ‘n string gekoppel. Verbindings in serie verhoog die volts-uitset van die string. As ‘n string in parallel verbind word, sal dit die ampère-uitset verhoog. Dit is ‘n deurslaggewende oorweging tydens oplossingsontwerp teenoor die vermoëns van die MPPT en omsetter.
2
2. GELYKESTROOM KOMBINASIEBOKS:
Hierdie boks bevat die veiligheidstoestelle om nie net die res van die toerusting te beskerm nie, maar ook isolators om die vloei van energie vanaf die modules(panele) na die res van die stelsel te breek wanneer onderhoud gedoen moet word.
Alle komponente wat tipies deel van hierdie boks vorm, is GELYKESTROOM gegradeer en is gewoonlik:
-
GS-brekers
-
GS-smeltdraad(fuse)
-
GS-stroomafleiers
3
3. MAKSIMUM KRAGPUNTSPOORSNYERS (MPPT):
Die MPPT is die verbindingskoppelvlak en beheerder vir die sonmodules. Dit reguleer die vloei van energie vanaf die modules na die omsetter. Voledig hibriede omsetters het hul MPPT’s ingebou, terwyl ander eksterne MPPT’s gebruik. Afhangende van jou vereistes en fisiese infrastruktuur soos jou beskikbare dakspasie het jy dalk meer MPPT’s nodig as wat die normale residensiële hibriede omsetter ingebou het.
Die basiese reël is dat u nie modules in verskillende rigtings of op verskillende hoeke op dieselfde MPPT kan hê nie, en die prestasie van die ander modules sal beperk om by die van die module wat die swakste presteer, te pas.
Tipiese residensiële omsetters het 1-3 MPPT’s. MPPT’s het ook minimum en maksimum spanning-(volts) en ampèrereeks. Met oorskryding sou die MPPT of omsetter beskadig word. U het ook ‘n minimum spanning wat benodig word. Om te min modules in ‘n string te hê, sal nie genoeg energie opwek vir jou MPPT en omsetter om te begin werk nie.
‘N Belangrike oorweging is die effek van omgewingstemperatuur by die berekening van minimum en maksimum stringlengtes, aangesien modules beter presteer in koue weer en slegter in warm weer.
4
4. BATTERYLAAIBEHEERDER:
Die meeste omskakelaars het ‘n ingeboude laaibeheerder wat die laai en ontlaai van die battery bestuur deur met die batterye te kommunikeer deur die batterybestuurstelsel (BMS) deur middel van ‘n dataverbinding.
Tipiese residensiële hibriedestelsels gebruik ‘n 48-52v batterystelsel. Nuwer kommersiële en industriële omsetters is hoogspanings-oplossings waar die batterye gewoonlik ‘n nominale spanning tussen 400-800v het. Dieselfde energiewiskunde geld as by die modules waar (watt=volt x amps). Byvoorbeeld, ‘n 52v-battery van 100ah (amp ure) het ‘n totale kapasiteit van 5200w (5.2kwh).
As u 4 x 12v 100ah batterye in serie gebruik, sal u byvoorbeeld 4,8 kwh gee. U sal die batterye in serie koppel as die omsetter ‘n 48-52v-omsetter is, maar u het 12v-batterye.
As jy jou totale bergingskapasiteit moet verhoog, sal jy die batterye in parallel koppel. 2 x 52v 100ah batterye parallel sal die spanning op 52v hou, maar verhoog jou beskikbare ampsure(ah). Dus 52v x 200ah = 10.4kWh.
5
5. BATTERYONTKOPPELING:
Jou batteryontkoppeling wat jou GS-versmeltings bevat, is ‘n kritieke veiligheidskomponent van jou oplossing. Gegewe die potensiele hoë stroom wat deur die kabels na die omskakelaarlaaibeheerder sou vloei, is dit van kritieke belang om u kabels van voldoende grootte en gepaard te gaan met die regte grootte van die smeltings om die bekabeling te beskerm in die geval van oorstroom wat kan lei tot oorverhitting en verbranding.
Nog ‘n belangrike faktor in hierdie verbindings is om ‘n stewige skoon kontakoppervlak te verseker op verbindings met die relevante wringkraginstellings / draai van boute om los verbindings en kortsluitings te voorkom.
6
6. BATTERYE:
Tradisionele loodsuur- en gelbatterye het nie die vermoëns van nuwe litiumioonfosfaat (LifePO4) nie, aangesien hulle ‘n lae lading- en ontladingstempo het en baie gevaarliker is in terme van opbou van hitte en chemiese ontladings. Tradisionele loodsuur- en gelbatterye kan ook net tot 50% van hul kapasiteit uitgeput word waarna die batteryselle beskadig word, terwyl die meeste LifePO4-batterye 100% ontlaai kan word sonder om skade aan te rig.
Batterygrootte is ook ‘n belangrike aspek om in ag te neem. Jou tipiese woonhuis gebruik minder as 1000w(1kw) krag per uur. As jy deur waarborg toegelaat word om 80% van jou 5.2kWh LifePO4-battery te gebruik, het jy effektief net meer as 4kwh beskikbaar wat jou ligte en proppe vir ongeveer 4 uur sal aanhou (4kWh/1kw=4ure). As jy jou huis vir 8 uur energiek wil hou, benodig jy 2 batterye met ‘n totale kapasiteit van 10.4kWh.
Elke kliënt en huishouding verskil egter en dit is belangrik om die vereistes in detail met jou installeerder te bespreek en indien moontlik jou kWh-gebruik vir ‘n tydperk van 7 dae te meet om te verseker dat verwagtinge en behoeftes nagekom word. Deur jou gebruik te meet, sal jy ook jou gebruiksprofiel van dag- teenoor nagverbruik aandui.
7
7. WISSELSTROOMBOKS-OORSKAKELAAR:
Hierdie boks is die koppelvlak tussen u eiendom en die omsetter. Kragvloei na en van die omsetter word op hierdie punt bestuur en geïsoleer met behulp van ‘n oorskakelskakelaar met ondersteunende brekers om krag na en van die omsetter aan en af te sit. Bykomende beskermingstoestelle soos oorstromingsafleiers moet ook binne hierdie omhulsel geleë wees.
Alle skakeltuig in die omhulsel is wisselvormig en groot genoeg om voldoende beskerming te bied aan die omsetterkomponente sowel as die maat van die elektriese geleier wat gebruik word om oorstroom te voorkom, wat sal lei tot temperatuuropbou en moontlike verbranding.
Tipiese komponente is:
-
Wisselstroomoorskakelaar
-
Wisselstroombrekers
-
Wisselstroomafleiers
8
8. ESKOM-VERBINDING:
Die Eskom-verbinding met die omsetter is tweerigting in hierdie voorbeeld met behulp van ‘n Sunsynk-omsetter. Dit is die bron van krag vanaf Eskom na die omsetter, maar die omsetter het ook die vermoë om oortollige sonkrag-energie aan die eskom gekoppelde toerusting te lewer.
Voorbeelde hiervan is jou geiser, oond, swembadpompe ens.
Die nadeel van items wat aan die eskom-kant van die omsetter gekoppel is, is dat indien jou netwerkverbinding af is as gevolg van beurtkrag of ‘n probleem by ‘n substasie, hierdie items glad nie deur die omsetter aangedryf sal word nie, wat jou byvoorbeeld met koue water laat totdat netwerkkrag herstel word.
Jou tipiese netwerkverbinding in ‘n residensiële eiendom is 60-63amps wat gelykstaande is aan ongeveer 16kw. Sou jy daardie vraag oorskry, sal jou hoofbreker in jou huis afskakel(trip).
‘n Omsetter van 8,8 kw kan ongeveer 38 ampère en ‘n omskakelaar van 5,5 kw ongeveer 24 ampère lewer.
Weereens is die korrekte kabelgrootte gepaard met voldoende brekers van kardinale belang.
9
9. BATTERYONDERSTEUNING OF UPS-POORT:
Hierdie wisselstroomverbinding met jou huis is ‘n eenrigtinguitset wat ons as jou “noodsaaklikhede” beskou en het gewoonlik jou ligte en proppe ingesluit. Hierdie poort gebruik batterykrag wanneer dit nodig is om krag te verskaf aan die items wat dit op daardie tydstip nodig het, sodat jy seker kan wees dat jou ligte, internet, sekuriteitstelsels, yskaste en vrieskaste aan is.
10
10. HULP- OF KRAGOPWEKKERPOORT:
Hierdie WK-poort is ook ‘n tweerigtingpoort, maar kan óf krag lewer óf krag ontvang, afhangende van die sagtewarekonfigurasie op die omskakelaar. Die oorspronklike ontwerp was vir ‘n kragopwekker om krag na die omskakelaar te voer indien nodig om batterye te laai as die netwerkverbinding nie teenwoordig is nie en jy nie genoeg sonenergie van jou sonpanele opgewek het nie.
Die bykomende sagteware-instelling stel ons in staat om dit as ‘n sekondêre wisselstroomuitset vir “nie-noodsaaklike” items op die groter omsetters soos jou geiser, oond, waterpompe en lugversorgers te gebruik. Enige oortollige sonkrag-PV-krag wat nie deur die noodsaaklike las benodig word nie, word na hierdie aux-poort gerig as die eerste prioriteit en slegs indien nodig word netwerkkrag verbruik om die tekort aan te dryf, wat lei tot verhoogde besparing en gemak met die wete dat u warm water sal laat vloei, selfs met uitgebreide kragonderbrekings as u PV-modules as deel van u oplossing het.
Deur op die Sunsynk-omskakelaarreeks te sit, kan ons ook hierdie “nie-noodsaaklikhede” aandryf wanneer die batteryvlak bo ‘n sekere toestand van lading (SOC) is.
As u die aux-poort vir nie-noodsaaklikhede moet gebruik, maar ook ‘n kragopwekker het, sal ons u kragopwekker gewoonlik integreer met ‘n ekstra oorskakelskakelaar om as ‘n alternatiewe roostertoevoer te dien, wat u ‘n volledige hibriede en moontlik volledige oplossing buite die rooster gee.
11
11. CT-SPOEL:
Hierdie toestel wat direk aan die omskakelaar gekoppel is en van die mees kritieke data verskaf wat nodig is. Dit monitor die roosterverbinding om te verifieer of dit teenwoordig is, maar ook die kwaliteit van die frekwensie van die toevoer saam met die spanning wat verskaf word. Die omskakelaar het relevante veiligheidsparameters wat ingestel kan word om netwerkkrag te verwerp indien die krag buite ‘n aanvaarbare reeks is. As die spanning byvoorbeeld te laag daal, neem die toevoer van die toevoer toe, wat skade aan die omskakelaar en uurtoerusting kan veroorsaak.
Die omskakelaar dien dus as ‘n beskermingstoestel, nie net vir homself nie, maar ook vir die res van u eiendom. Data word ook ingesamel in terme van verbruik wat deurgevoer word na jou mobiele toestel-toepassing wat jou insig gee in die huidige en vorige prestasie en gebruik van jou oplossing.
12
12. OMSKAKELAAR:
Dit is die brein van jou oplossing. Dit is van kritieke belang om u omskakelaar vir u behoeftes te vergroot. ‘n Omskakelaar werk dieselfde as ‘n meganiese stroombreker, maar deur sagteware as die beskermingsmeganisme te gebruik. Kortom, as u te veel krag daaruit probeer trek, sal dit struikel (afskakel) en weer aangaan nadat dit tevrede is dat dit veilig is om te werk sonder om homself of enige van die bykomende komponente van u oplossing soos die batterye te beskadig.

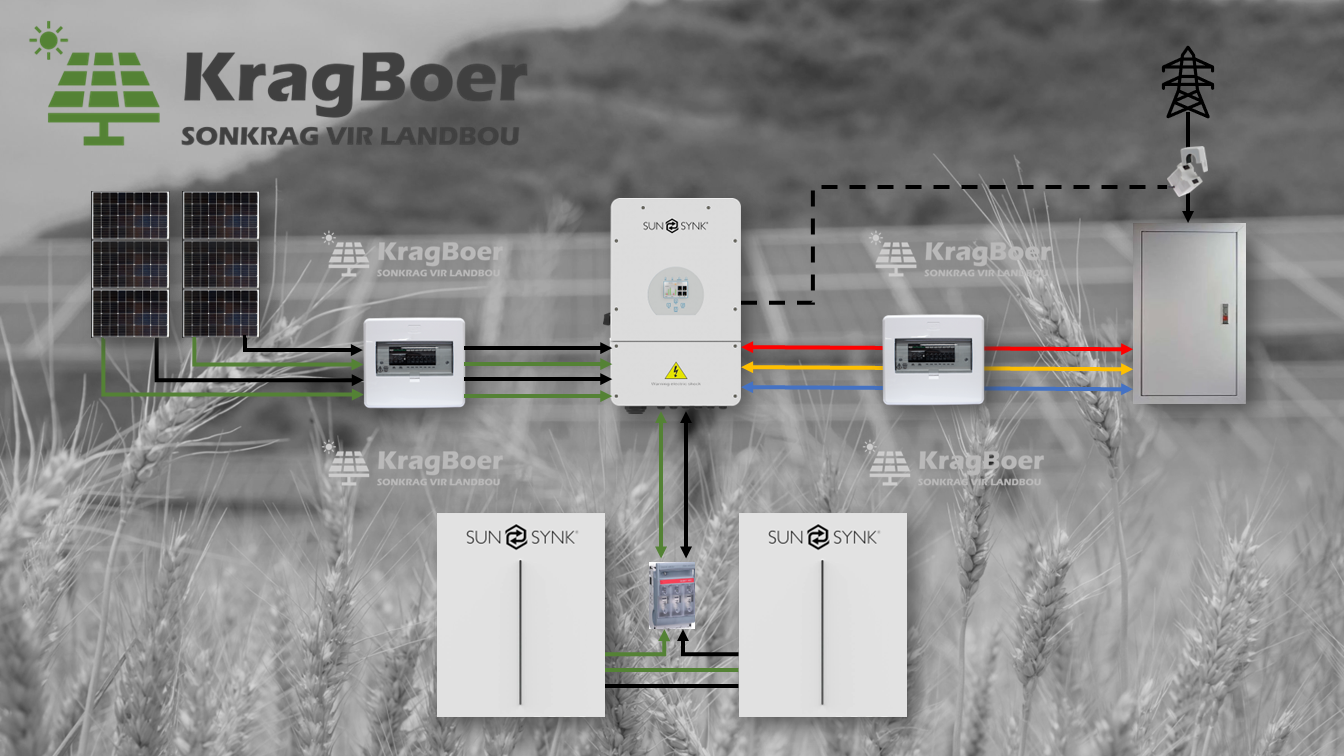

In hierdie infografika gebruik ons die Sunsynk-enkelfase-basteromskakelaar as voorbeeld. Ander handelsmerke en oplossings soos Victron sal jou dieselfde funksionaliteit gee, maar in ‘n meer modulêre opstelling waar jy meer MPPT’s as voorbeeld kan byvoeg.
Om jou behoeftes en kragvraag te verstaan, is van kritieke belang wanneer jy jou omskakelaar kies, nie net vir jou huidige vraag nie, maar ook vir toekomstige uitbreiding.
In hierdie diagram sal ‘n 16kw omsetter (68amps) jou normale huishoudelike eiendom heeltemal dek, ‘n 8.8kw Omskakelaar (38amps) sal byna alles dek en ‘n 5.5kw Omskakelaar sal die ligte en proppe aanhou om jou nie-noodsaaklikhede soos geisers, oonde en lugversorgers afhanklik van ‘n roosterverbinding te laat.
Bespreek hierdie elemente met u installeerder voordat u ‘n aankoopbesluit neem en indien nodig gebruik maak van ‘n data-aanmelddiens as u nie seker is nie. Dit is ‘n groot belegging, jy moet gemoedsrus hê om te weet waarvoor jy gaan betaal en wat dit vir jou sal kan doen.
